Behlke脉冲模块适配不同测试设备的核心要点与实践

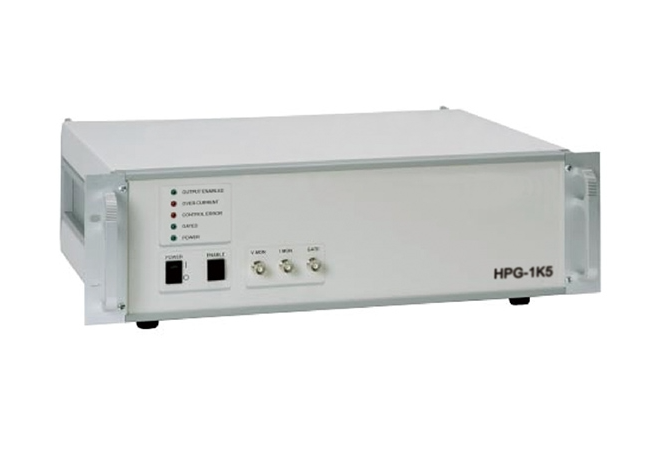

Behlke作为高压脉冲技术领域的标杆厂商，其脉冲模块广泛应用于半导体特性测试、雷达系统验证、高能物理实验等场景，而能否与各类测试设备高效匹配，直接决定了测试结果的精度与可靠性。匹配过程需围绕电气参数、接口协议、同步控制、负载适配四大核心维度展开，兼顾测试需求与设备特性的协同。

首先，电气参数的准确适配是匹配的基础。测试设备对脉冲的核心要求体现在电压等级、波形特性与阻抗三个层面：电压上，需选择额定电压高于测试需求10%-20%的模块，比如半导体IGBT的动态漏极测试需数千伏脉冲，对应Behlke HTS系列高压模块；波形上，高速测试（如ADC采样验证）需ns级上升沿脉冲，匹配示波器1GS/s以上的采样速率，而绝缘材料击穿测试则需要μs级宽脉冲，对应模块的脉冲宽度范围；阻抗匹配需与测试系统的传输线特性阻抗（通常为50Ω）对齐，若模块输出阻抗偏离，可通过匹配衰减网络调整，避免信号反射导致波形失真，影响测试数据的准确性。

其次，接口与通信协议的兼容是物理与逻辑衔接的关键。物理接口需匹配测试设备的输入端口：普通信号测试用SMA/BNC接头，高压场景适配SHV/HV接头，Behlke模块可通过转接头实现无缝对接；控制与触发层面，测试系统的触发信号多为TTL/LVDS电平，需确保模块触发输入的电平阈值匹配，若测试台输出3.3V TTL触发，需选择兼容2-5V触发范围的模块；远程自动化测试场景，需匹配GPIB、以太网等通信接口，部分Behlke模块支持程控功能，可对接测试平台实现批量设备的联动控制。

第三，同步控制的协同匹配是多设备测试的核心。在多仪器协同的复杂测试中，脉冲模块需与各设备时序对齐：比如雷达接收机的脉冲响应测试，需模块与接收机本振同步，Behlke模块支持外部参考时钟输入，同步延迟可控制在5ns以内，避免相位差导致测试误差；高速数字测试中，模块与信号发生器需共同时钟，保证激励脉冲与被测器件输入信号的时序对准，其LVDS同步端口可直接接收测试设备的10MHz参考时钟，满足亚纳秒级的同步要求。

然后，负载特性的适配优化保障测试安全与精度。不同测试场景的负载差异明显：电容性负载（如压电传感器测试）需模块输出足够的瞬态电流，避免脉冲上升沿衰减，可搭配高压缓冲电容调整负载响应；电感性负载（如线圈驱动测试）易产生反电动势，需模块具备过压保护，且测试系统的过流检测信号需与模块关断逻辑联动，形成安全闭环；短路测试场景，模块的短路保护响应时间需短于测试设备的危险响应时间，避免硬件损坏。

例如某半导体厂商的IGBT动态特性测试，选择Behlke HTS 60-03高压脉冲模块，其60kV额定电压匹配测试需求，10ns上升沿适配示波器1GS/s采样速率，SMA输出接口对接示波器输入，TTL触发端口匹配测试台的触发信号，同步输入接收测试台10MHz参考时钟，实现同步误差<3ns，准确匹配测试设备要求，输出的脉冲波形准确还原IGBT的动态特性。

综上，Behlke脉冲模块与测试设备的匹配是多维度的系统工程，需结合测试目标、设备特性，从参数、接口、同步、负载层面协同优化，借助其丰富的产品线与灵活的适配设计，可高效适配各前端测试场景，保障测试结果的可靠性与重复性。
